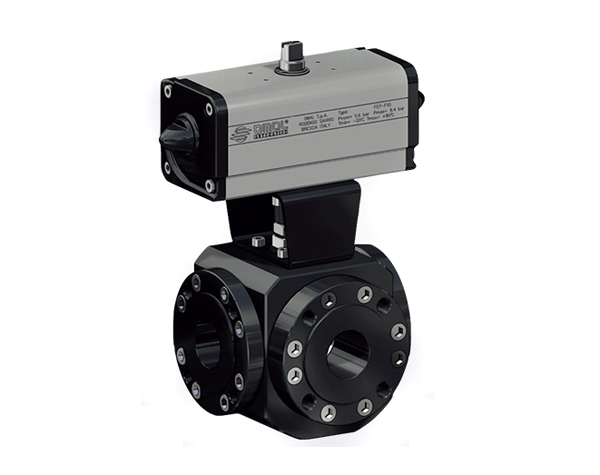

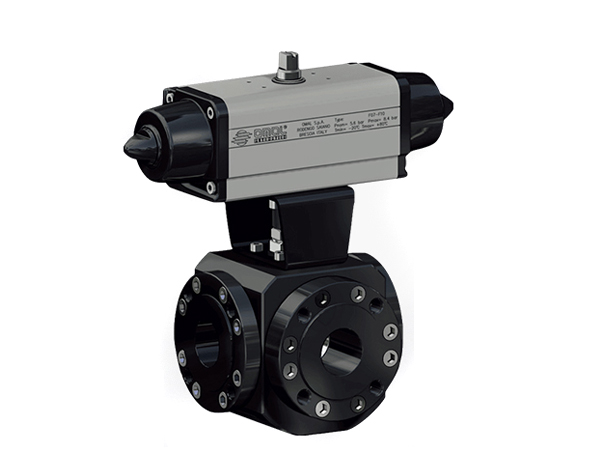

標準參數
浮動活塞球，全通徑
軟密封閥座采用TFM1600聚四氟乙烯材料
法蘭連接：符合EN 1092-1，ANSE B16.5標準
壓力等級：符合ansi150；PN16-40標準
適用介質：空氣、水、氣體、石油及石化產品，腐蝕性流體。
防靜電裝置：符合EN 12662-2標準
閥桿密封：V型系列，采用TFM1600聚四氟乙烯材料
閥桿增加了O形環密封圈
閥桿防沖出裝置
執行器連接孔符合ISO5211標準
按要求提供的參數
采用A350LF2鍛鋼，工作溫度可達-40°C
如需其他法蘭連接標準請聯系銷售部門。
密封材料：PTFE加玻璃（RPTFE-GF），PTFE加碳石墨（RPTFE-CF）。如需其它密封材料，請與我們的銷售部門聯系。
手柄、螺帽及閥桿彈簧采用不銹鋼
對于閥體、活塞球、閥桿需采用不同的特殊材料，請與我們的銷售部門聯系
表面處理：鍍白鋅、環氧樹脂涂層（如需其它處理工藝，請與我們的銷售部門聯系）
可按要求提供ATEX防暴標識及證書
資質證書
符合歐盟承壓設備97/23 EC PED標準; Fugitive Emisson ISO 15848 (ISO FE BH-C03-SSA 0); Ta-Luft VDI: 2440
Safety integrity level up SIL3 according to the IEC 61508
符合歐盟ATEX 2014-34-EU防暴指令，可按要求提供ATEX防暴證書
設計標準
閥體厚度符合ASME B16.34, ASME VIII div.1, EN12516標準
材料及等級：對ANSI美標閥門，符合ASME B16.34 標準；對PN公稱壓力閥門，符合 EN12516 標準

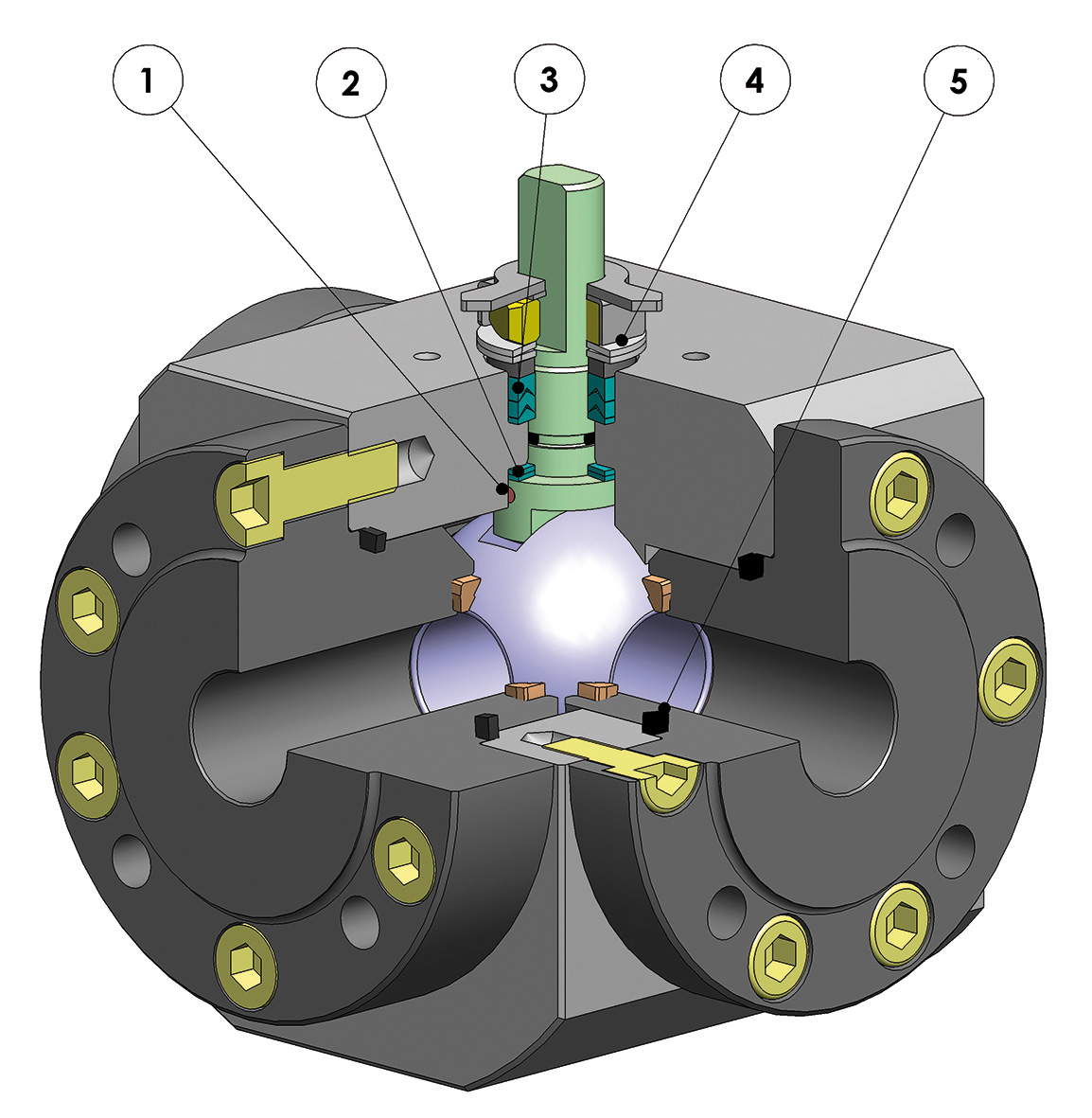

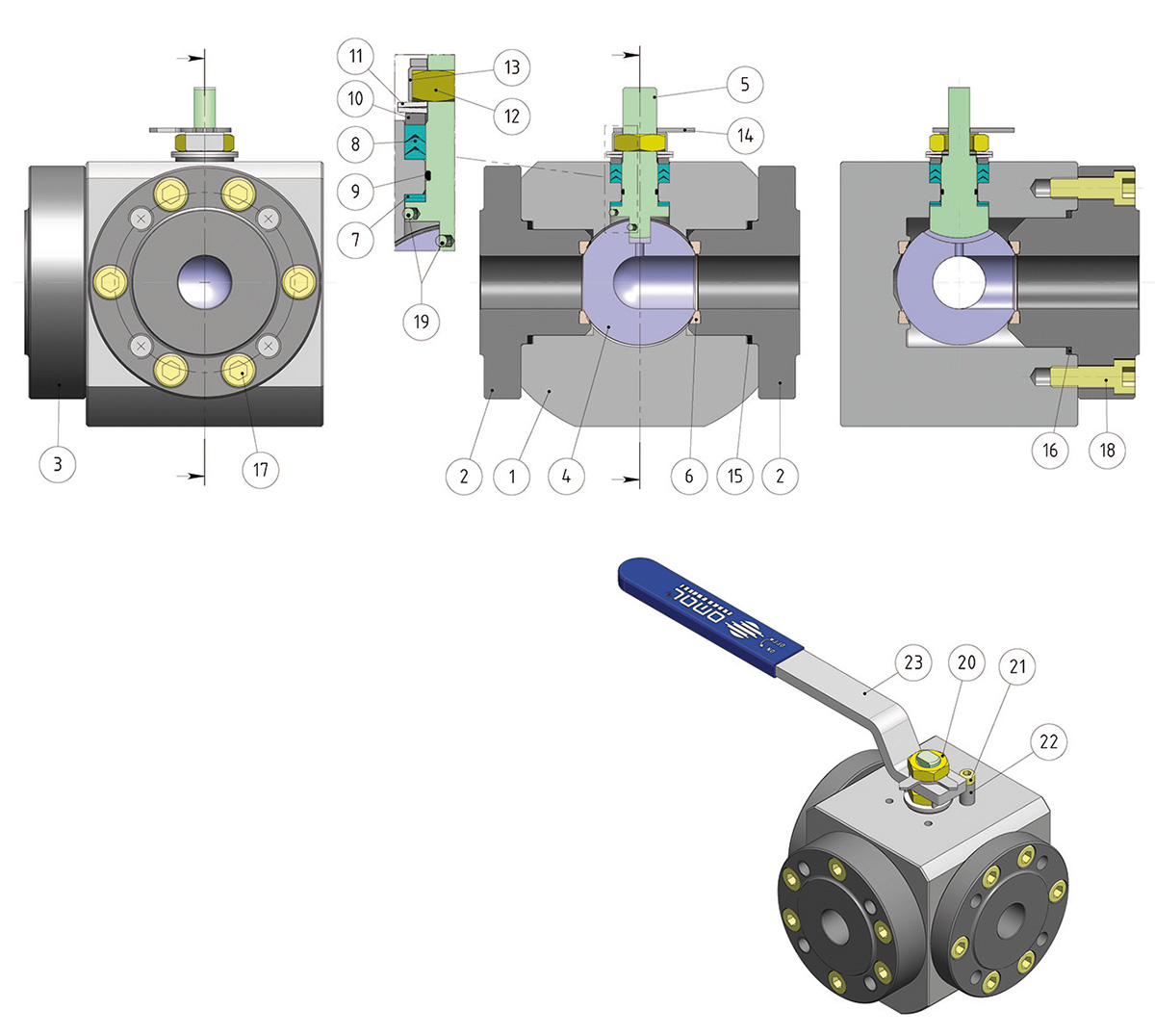

性能與特點 |
||
| ?1? | 抗靜電裝置（保證了活塞球、閥桿及閥體間電力的連續性） | 避免了可燃、可爆環境中因靜電的積累而導致的突發事故 |
|
保障了閥門整個壽命期間的安全使用 |
||
| 2 | 雙防磨密封圈 | 保障了輕微的閥門工作扭矩 |
| 保障了輕微的閥門工作扭矩 | ||
| 3 |
閥桿密封采用三重V型密封圈加O形環 |
閥門在長期使用后始終保持良好的密封性能 |
| 4 |
閥桿密封彈簧墊圈 |
保障了因閥桿轉動而產生的部件間隙的恢復彌合，避免介質的外泄 |
| 能使V塑料（chevron，V型）密封圈始終保持良好的密封性，避免了因大量熱傳播而導致的介質的外泄 | ||
| 5 | 石墨彈性密封材料 | 保障了對外的密封性能不受閥門熱排放的影響 |
|
|
??由于從原料到成品加工，閥門軸心始終如一，這使軸的調準達到極高的精度 | 延長了閥門壽命 |
| 減少了工作扭矩 | ||
|
|
制造碳鋼閥門的材料符合美國防腐NACE標準 | 保障了產品良好的防腐性 |
| 保障了材料的延展性 | ||
|
|
歐瑪爾公司全程跟蹤生產過程 |
可對每道生產工藝嚴格檢驗 |
| 可快速滿足客戶的特殊供應要求 | ||
|
|
ATEX 防爆資質證書 |
可在具潛在爆炸危險的環境中安裝 |
|
|
排放污染"TA LUFT"資質證書 | 保障了極高的閥桿對外密封性能的安全 |
|
|
PED承壓設備資質證書 |
完全符合歐盟承壓設備保準要求 |

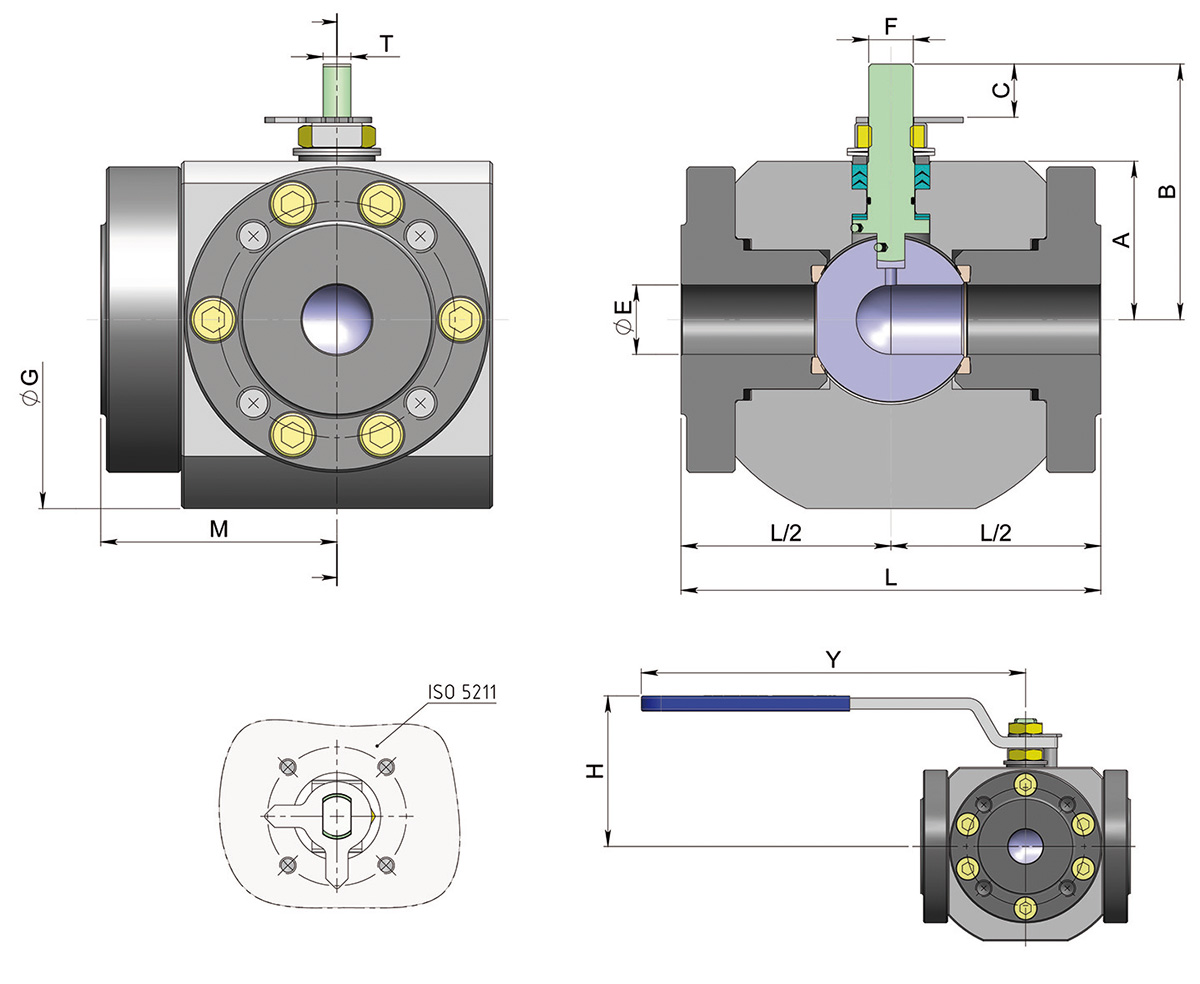

| 公稱通徑? | PN/ANSI | ?E | L | M | A | B | C | ATT.ISO | F/T | ?G | H | Y | Kg. |
| DN 15 | PN 16-40 | 13 | 124 | 62 | 40 | 55 | 5,2 | F03 | 10/6 | 112 | 73 | 140 | 6,8 |
| DN 15 | ANSI 150 | 13 | 124 | 62 | 40 | 55 | 5,2 | F03 | 10/7 | 112 | 73 | 140 | 6,8 |
| DN 20 | PN 16-40 | 19 | 136 | 79 | 48 | 71 | 7,1 | F04 | 12/8 | 130 | 90,4 | 150 | 10,5 |
| DN 20 | ANSI 150 | 19 | 136 | 79 | 48 | 71 | 7,1 | F04 | 12/9 | 130 | 90,4 | 150 | 10,4 |
| DN 25 | PN 16-40 | 25 | 151 | 85 | 57 | 92 | 11,1 | F05 | 16/10 | 149 | 108,4 | 275 | 15,2 |
| DN 25 | ANSI 150 | 25 | 151 | 85 | 57 | 92 | 11,1 | F05 | 16/11 | 149 | 108,4 | 275 | 15,2 |
| DN 32 | PN 16-40 | 32 | 167 | 96 | 60 | 95 | 11,1 | F05 | 16/12 | 164 | 111,3 | 275 | 20,8 |
| DN 32 | ANSI 150 | 32 | 167 | 96 | 60 | 95 | 11,1 | F05 | 16/13 | 164 | 111,3 | 275 | 21,3 |
| DN 40 | PN 16-40 | 38 | 185 | 100 | 72 | 119,5 | 16,4 | F07 | 22/14 | 185 | 132,5 | 350 | 26,1 |
| DN 40 | ANSI 150 | 38 | 185 | 100 | 72 | 119,5 | 16,4 | F07 | 22/15 | 185 | 132,5 | 350 | 26,4 |
| DN 50 | PN 16-40 | 51 | 200 | 110 | 81 | 128,5 | 16,7 | F07 | 22/16 | 195 | 141,5 | 350 | 32,4 |
| DN 50 | ANSI 150 | 51 | 200 | 110 | 81 | 128,5 | 16,7 | F07 | 22/17 | 195 | 141,5 | 350 | 32,6 |
| DN 65 | PN 16 | 64 | 218 | 121 | 93 | 154 | 21,1 | F10 | 30/18 | 220 | 180,3 | 450 | 47,6 |
| DN 65 | ANSI 150 | 64 | 218 | 121 | 93 | 154 | 21,1 | F10 | 30/19 | 220 | 180,3 | 450 | 46,6 |
| DN 80 | PN 16 | 76 | 224 | 126 | 61 | 101 | 21,1 | F10 | 30/20 | 239 | 188,3 | 450 | 57,9 |
| DN 80 | ANSI 150 | 76 | 224 | 126 | 61 | 101 | 21,1 | F10 | 30/21 | 239 | 188,3 | 450 | 58,5 |
| DN 100 | PN 16 | 102 | 330 | 150 | 124 | 182 | 21,1 | F10 | 30/22 | 295 | 208,3 | 450 | 109 |
| DN 100 | ANSI 150 | 102 | 330 | 150 | 124 | 182 | 21,1 | F10 | 30/23 | 295 | 208,3 | 450 | 109 |
?

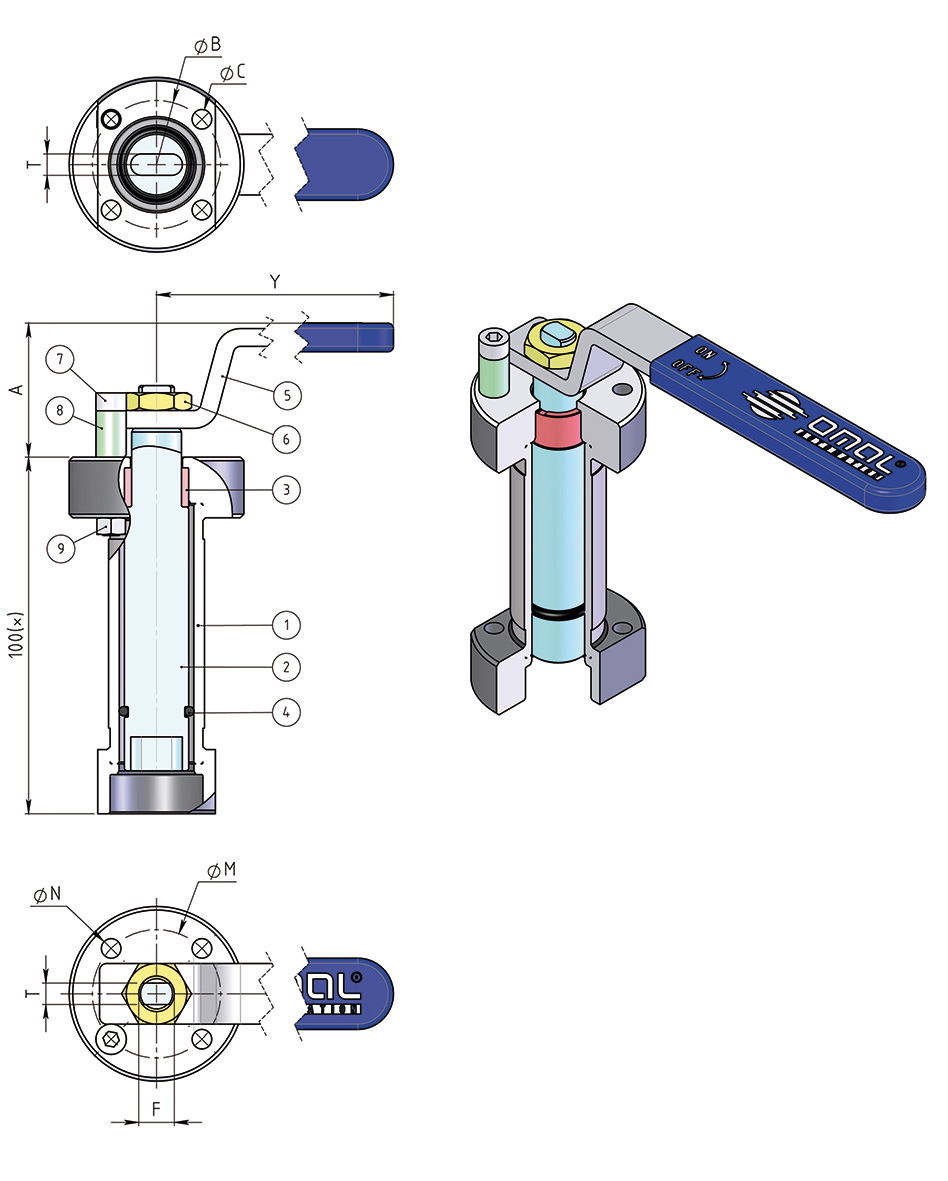

| 材料表 | ||
| 零部件編號 | 零部件名稱 | 材料 |
| 1 | 延伸軸 | AISI304 S.S.不銹鋼 |
| 2 | 閥銷 | AISI 430 F?不銹鋼 |
| 3 | 套子 | 聚甲醛樹酯 |
| 4 | O形環 | 丁晴橡膠 |
| 5 | 手柄 | (*)鍍鋅 |
| 6 | 螺帽 | (*)鍍鋅碳鋼 |
| 7 | 把手柄 | (*)?鍍鋅碳鋼 |
| 8 | 把手柄螺絲 | A2-70 |
| 9 | 把手柄螺帽 | A2 (**) |
| (*):按要求可提供 304不銹鋼 |
| (**):閥門沒有符合ISO F04的連接口 |
| ISO | A | B | C | M | N | F/T | Y |
| F03 | 36 | 36 | 5,5 | 36 | 5,5 | 10/6 | 140 |
| F04 | 43 | 42 | 5,5 | 42 | M5 | 12/8 | 150 |
| F05 | 45 | 50 | 6,5 | 50 | 6,5 | 16/10 | 275 |
| F07 | 54 | 70 | 9 | 70 | 9 | 22/14 | 350 |
| F10 | 76 | 102 | 11 | 102 | 11 | 30/18 | 450 |
備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。
備注：尺寸取決于閥門接口的規格
備注：尺寸取決于執行器的規格

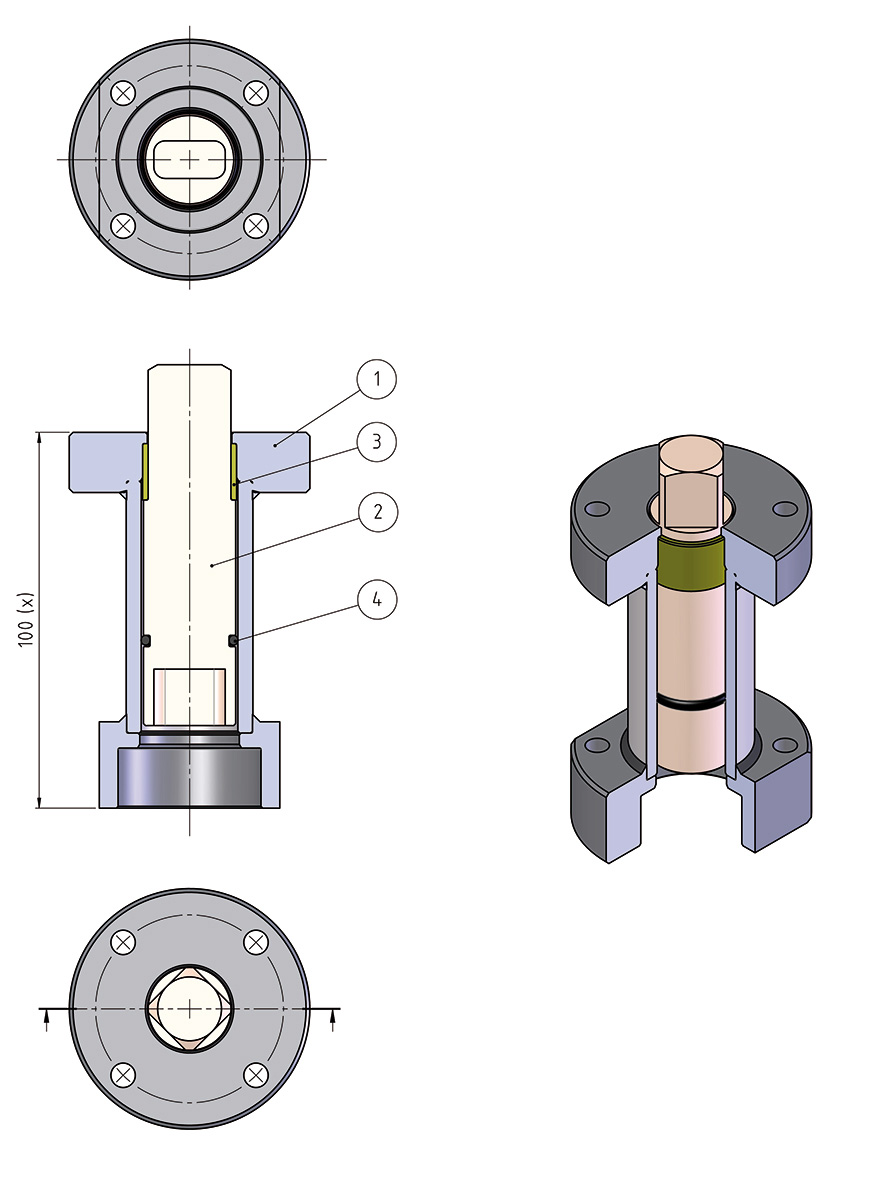

材料表
| 材料表 | ||
| 零部件編號 | 零部件名稱 | 材料 |
| 1 | 延伸軸 | 304 S.S.?不銹鋼 |
| 2 | 閥銷 | AISI 430 F?不銹鋼 |
| 3 | 閥套 | 聚甲醛樹酯 |
| 4 | O-RING | 丁晴橡膠 |
備注：延伸軸編號取決于閥門工作方式及接口的規格；訂貨時需對此提出具體要求。
